深圳大铲湾港区集装箱码头附建区1-10栋,连廊工程

 工程概况

2.1、工程总体概述

工程名称 大铲湾港区集装箱码头辅建区1-10栋、连廊

工程地点 深圳市宝安区大铲湾港区辅建区

建设单位 深圳市大铲湾港口投资发展有限公司

监理单位 深圳市城建监理有限公司

设计单位 深圳市建筑设计研究总院有限公司

施工单位 南京建工集团有限公司

结构类型 框架结构

建筑层数 地上3-5层、地下1层





2.2、建筑设计概况

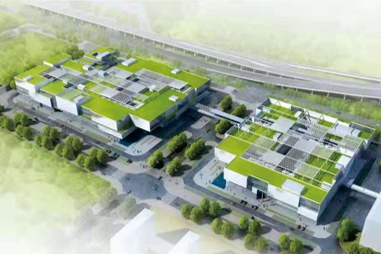

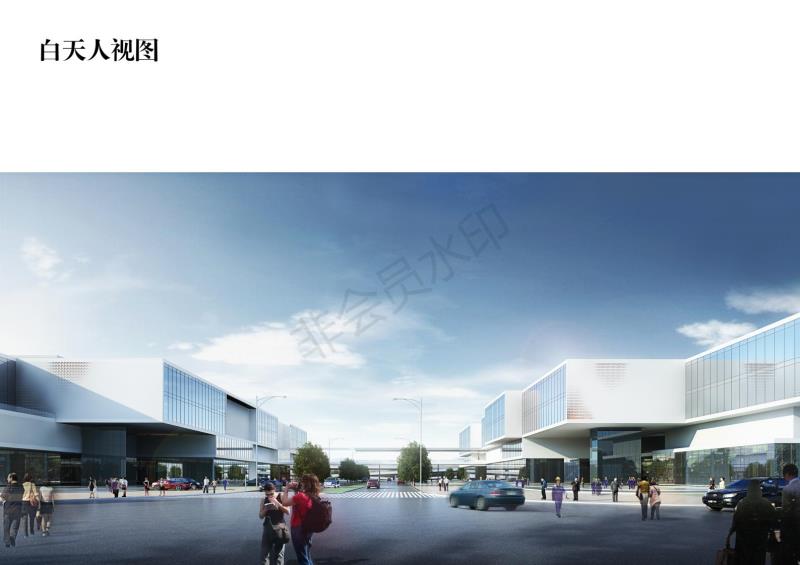

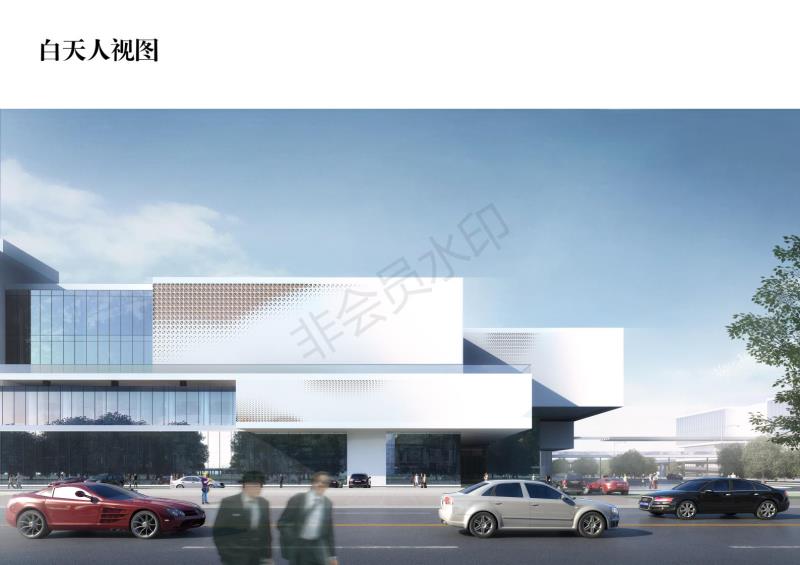

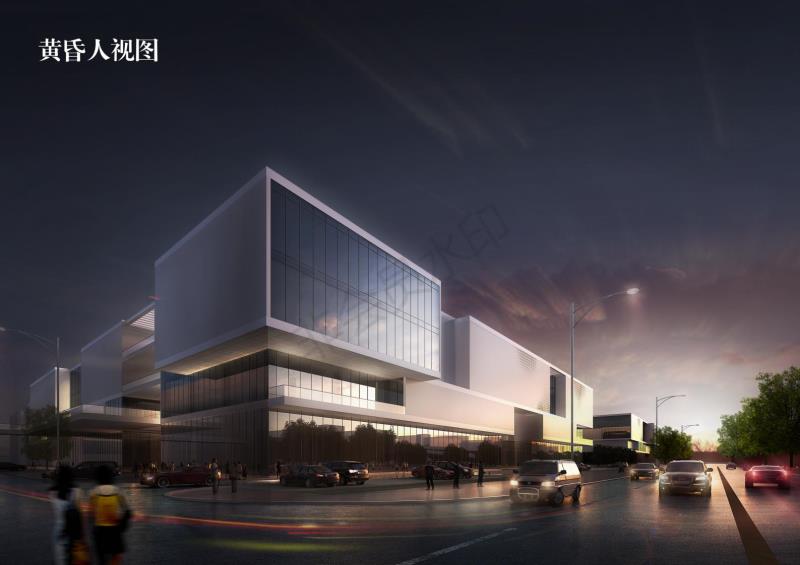

大铲湾港区集装箱码头辅建区1-10栋、连廊工程位于深圳市宝安区大铲湾港区辅建区,包含08-01及07-02两个地块,其北侧紧邻物流一期,西侧为辅九路,南侧为辅二路,东侧为辅八路,08-01与07-02地块之间为辅三路,本项目为丙类(二项)仓库建筑群。

项目总用地面积75739.93㎡,总建筑面积178013.21㎡。

1、07-02地下室:

l 建筑面积:总建筑面积113821.3㎡,地上建筑面积73301.17㎡,地下建筑面积40520.13㎡。

l 建筑层数:地下一层

l 建筑层高:5.6m。

l 建筑类别:人防地下室及汽车库。

2、07-02塔楼:

l 建筑层数:地下1层,地上4-5层;

l 建筑层高:地下1层5.6m ,地上3.9-8.7m .

l 结构高度:29.5m。

3、08-01地下室:

l 建筑层数:总建筑面积64191.91㎡,地上建筑面积35500.55㎡,地下建筑面积28691.36㎡。

l 建筑层高:5.6m。

l 结构高度:地下室及汽车库。

4、08-01塔楼:

l 建筑层数:地下1层,地上3层;

l 建筑层高:地下1层5.6m ,地上4.5-7.95m .

l 结构高度:19.7m。

2.3、结构设计概况

l 基础形式:冲孔桩,单桩坚向抗拔承载力850-1150KN,筏板厚400mm。

l 结构形式:框架结构。

l 建筑物的抗震设防烈度:7度。

l 人防地下室:甲类核5常5,核6常6,平战结合人防。

l 混凝土强度等级:

1、地下室承台、地梁、底板、外墙:C35P8。

2、地下室柱:塔楼部位C40,非塔楼部位C35。人防构件C35。

3、地下室顶板:C35P6和C35。

4、塔楼柱:C40、C35。

5、塔楼楼板:C30。

6、圈梁、过梁、构造柱:C25。

l 钢筋保护层:

地下室承台内20mm,外侧40mm,底100mm。底板内15mm,外40mm。底板梁内20mm,外40mm。

地下室外墙内15mm,外30mm。外墙柱内20mm,外40mm。

塔楼板、墙、壳15mm,梁、柱20mm。
